自動化全包三片式球閥

    在前面，我們?yōu)榇蠹医榻B過一種自動化全包三片式球閥，這是在2018年被相關科研人員發明出來的，當時小編只是做了文字的介紹，下面結合圖片為大家詳細說說這種被湖州市陳先生發明的自動化全包三片式球閥。

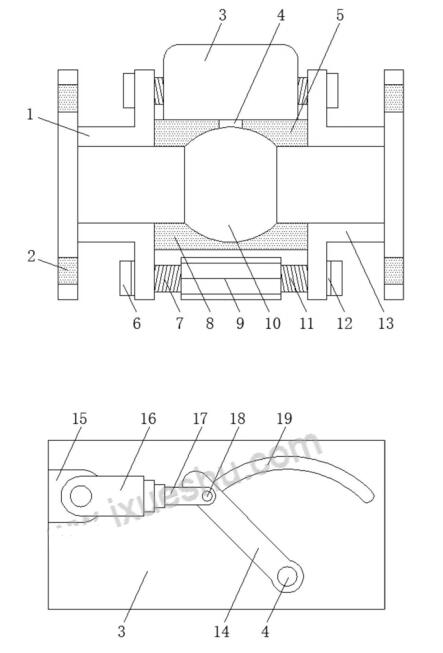

    請參閱上圖，這種自動化全包三片式球閥，包括主閥體5和管箍9，主閥體5上安裝有驅動箱3，主閥體5的一側安裝有左端蓋1，主閥體5的另一端安裝有右端蓋13，左端蓋1與右端蓋13上設置有連接孔2，管箍9的一端安裝有螺桿7，管箍9的另一端安裝有第二螺桿11，螺桿7與第二螺桿11的一端均安裝有安裝塊6，安裝塊6的一側安裝有墊板12，螺桿7與第二螺桿11的螺紋方向相反，螺桿7穿過左端蓋1，第二螺桿11穿過右端蓋13，轉動管箍9保持左端蓋1與右端蓋13的受力相同，主閥體5內安裝有球體10，球體10的頂端及底端安裝有密封板8，球體10的頂端中心處安裝有傳動柱4，傳動柱4的頂端延伸至驅動箱3的內部，傳動柱4的頂端安裝有轉動條14，轉動條14一端安裝有滑動柱18，滑動柱18延伸至滑動槽19內，轉動條14上的滑動柱18在滑動槽19中運動，增加轉動條14轉動時的穩定性，驅動箱3的一側安裝有電動推桿16，電動推桿16的型號為ANT-52，電動推桿16上安裝有鉸接座15，電動推桿16通過鉸接座15安裝在驅動箱3上，電動推桿16上安裝有連桿17，電動推桿16通過連桿17與轉動條14相連，電動推桿16通過連桿17、轉動條14和傳動柱4帶動球體10轉動，實現球閥自動化啟閉，方便人員操控驅動箱3內設置有滑動槽19。


    自動化全包三片式球閥的工作原理是：管箍9的一端安裝有螺桿7，管箍9的另一端安裝有第二螺桿11，螺桿7與第二螺桿11的一端均安裝有安裝塊6，螺桿7與第二螺桿11的螺紋方向相反，螺桿7穿過左端蓋1，第二螺桿11穿過右端蓋13，通過螺桿7、第二螺桿1和管箍9將左端蓋1和右端蓋13安裝在主閥體5上，轉動管箍9保持左端蓋1與右端蓋13的受力相同，驅動箱3中的電動推桿16通過鉸接座15安裝在驅動箱3上，電動推桿16上的連桿17鉸接在轉動條14上，電動推桿16通過連桿17帶動轉動條14圍繞傳動柱4轉動，轉動條14上的滑動柱18在滑動槽19中運動，傳動柱4隨之帶動球體10轉動，實現自動化。
一種自動化全包三片式球閥介紹
